인서트 건드릴(INSERT GUNDRILL : IDH SERIES)
동산기공 인서트 건드릴(IDH SERIES GUNDRILL)은 절삭 인서트와 가이드 패드로 구성되어 기존 브레이징 건드릴과 같이 깊은 홀 가공에 사용할 수 있는 공구 입니다. 인서트에 4분할 칩브레이커를 적용하여 기존 브레이징 건드릴 대비 2배 이상의 가공 속도로 깊은 홀 가공이 가능합니다.
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

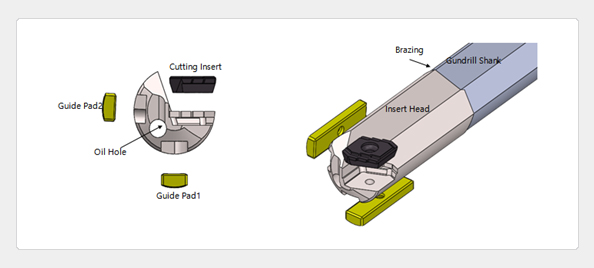

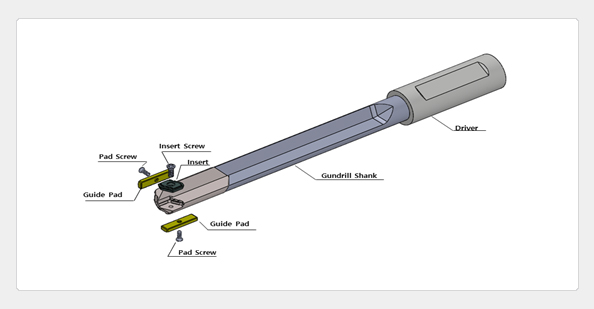

IDH SERIES 건드릴 구성 및 특징
- 1개의 인서트 및 2개의 가이드 패드로 구성된 인서트 건드릴
- 인서트는 2개의 절삭면 및 연마된 정밀 가이드면으로 구성됨
- 타사 대비 2배의 가이드 구간을 적용하여 우수한 직진도 및 홀 가공 정확도 확보
- 기존 건드릴 대비 칩을 4분할 배출하여 2배 이상의 가공 속도 및 우수한 표면 조도 확보
- 홀 가공 공차 : - 0.03 ~ + 0.02
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
장점 Advantage
|
|
1. 코팅 및 칩브레이킹에 의한 절삭 속도 2배 향상
|
4. 재연마 불필요
|
|
2. 코팅 및 칩브레이킹에 의한 우수한 표면 조도
|
5. Insert Steel Body 교체 에 의한 A/S 가능
|
|
3. 코팅 및 칩브레이킹에 의한 수명 향상
|
6. 연마급 구성으로 높은 홀 가공 정확도 확보
|
|
|
| |
|
|
| |
|
|
| |

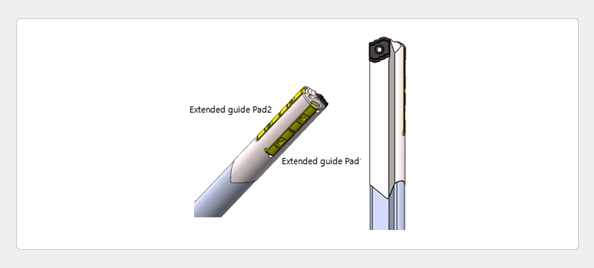

Cross 홀 가공용 인서트 건드릴
- Cross 홀 가공 시 진동에 의한 파손을 방지하기 위한 2단 Pad 적용
- Pad 가이드 구간을 45mm 확보하여 Cross 홀 가공 시 안정성 확보
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

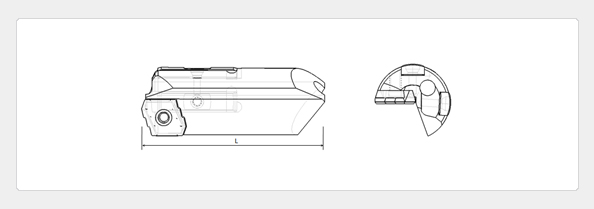

인서트 건드릴 해드 규격
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
Diameter
D(mm)
|
Head Length
L(mm)
|
인서트 Insert
|
가이드 패드 Guide pad
|
|
인서트 Insert
|
Insert Screw
|
Wrench
|
패드 Pad
|
Pad Screw
|
Wrench
|
|
14.00 ~ 16.59
|
44
|
IDI1516
|
DST-2505S
(M2.5)
|
T8
|
IDP1516
|
DST-2252
(M2.2)
|
T7
|
|
16.60 ~ 18.59
|
47.5
|
IDI1718
|
DST-2555S
(M2.5)
|
T8
|
IDP1718
|
DST-2555
(M2.5)
|
T7
|
|
18.60 ~ 20.59
|
52.5
|
IDI1920
|
DST-3062
(M3.0)
|
T9
|
IDP1920
|
DST-2555
(M2.5)
|
T7
|
|
20.60 ~ 22.59
|
52.5
|
IDI2122
|
DST-3072
(M3.0)
|
T9
|
IDP2122
|
DST-2565
(M2.5)
|
T7
|
|
22.60 ~ 25.59
|
52.5
|
IDI2325
|
DST-3508
(M3.5)
|
T15
|
IDP2325
|
DST-2565
(M2.5)
|
T7
|
|
25.60 ~ 28.59
|
52.5
|
IDI2628
|
DST-3585
(M3.5)
|
T15
|
IDP2628
|
DST-2565
(M2.5)
|
T7
|
|
28.60 ~ 33.30
|
58
|
IDI2932
|
DST-0510
(M5.0)
|
T20
|
IDP2932
|
DST-3072
(M3.0)
|
T9
|
|
|
| |
|
|
| |
|
|
| |

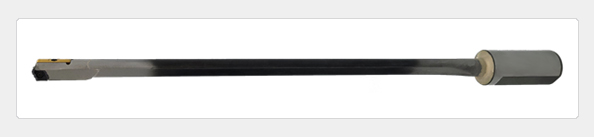

인서트 건드릴 규격(IDH Gundrill)
- 제품 직경 : Φ14mm ~ 33mm
- 최대 길이 : 3000mm 가능
- 적용 설비 : 건드릴, CNC & MC 설비 적용 가능
- 스페셜 사이즈 주문 가능
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
Diameter
Range(mm)
|
Main
Diameter(mm)
|
인서트 Insert
|
가이드 패드 Guide pad
|
|
인서트 Insert
|
Insert Screw
|
Wrench
|
패드 Pad
|
Pad Screw
|
Wrench
|
|
14.00 ~ 16.59
|
IDH_14.00/IDH_14.02
|
IDI1516
|
DST-2505S
(M2.5)
|
T8
|
IDP1516
|
DST-2252
(M2.2)
|
T7
|
|
IDH_15.00/IDH_15.02
|
|
IDH_16.00/IDH_16.02
|
|
16.60 ~ 18.59
|
IDH_17.00/IDH_17.02
|
IDI1718
|
DST-2555S
(M2.5)
|
T8
|
IDP1718
|
DST-2555
(M2.5)
|
T7
|
|
IDH_18.00/IDH_18.02
|
|
18.60 ~ 20.59
|
IDH_19.00/IDH_19.02
|
IDI1920
|
DST-3062
(M3.0)
|
T9
|
IDP1920
|
DST-2555
(M2.5)
|
T7
|
|
IDH_19.50/IDH_19.52
|
|
IDH_20.00/IDH_20.02
|
|
20.60 ~ 22.59
|
IDH_21.00/IDH_21.02
|
IDI2122
|
DST-3072
(M3.0)
|
T9
|
IDP2122
|
DST-2565
(M2.5)
|
T7
|
|
IDH_22.00/IDH_22.02
|
|
22.60 ~ 25.59
|
IDH_23.00/IDH_23.02
|
IDI2325
|
DST-3508
(M3.5)
|
T15
|
IDP2325
|
DST-2565
(M2.5)
|
T7
|
|
IDH_24.00/IDH_24.02
|
|
IDH_24.50/IDH_24.52
|
|
IDH_25.00/IDH_25.02
|
|
25.60 ~ 28.59
|
IDH_26.00/IDH_26.02
|
IDI2628
|
DST-3585
(M3.5)
|
T15
|
IDP2628
|
DST-2565
(M2.5)
|
T7
|
|
IDH_27.00/IDH_27.02
|
|
IDH_28.00/IDH_28.02
|
|
28.60 ~ 33.30
|
IDH_29.00/IDH_29.02
|
IDI2932
|
DST-0510
(M5.0)
|
T20
|
IDP2932
|
DST-3072
(M3.0)
|
T9
|
|
IDH_30.00/IDH_30.02
|
|
IDH_31.00/IDH_31.02
|
|
IDH_32.00/IDH_32.02
|
|
IDH_33.00/IDH_33.02
|
|
|
| |
|
|
| |
|
|
| |
IDI 인서트 팁 규격(IDI Series)
- 우수한 가공 정확도 확보를 위해 5면 연마 정밀 인서트 팁 적용
- 우수한 딥홀 가공 성능 확보를 위해 초미립 소재 및 복합막 TiAlN PVD 코팅 적용
- 일반강, 주철, 난삭재 및 스테인레스강(STS) 등 다양한 소재 적용 가능
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
Insert
|
Diameter
Range(mm)
|
W
|
H
|
T
|
Screw
|
Wrench
|
|
IDI1516
|
14.00 ~ 16.59
|
8.6
|
10.5
|
2.75
|
DST-2505S
|
M2.5
|
T8
|
|
IDI1718
|
16.60 ~ 18.59
|
9.6
|
11.5
|
3.25
|
DST-2555S
|
M2.5
|
T8
|
|
IDI1920
|
18.60 ~ 20.59
|
10.6
|
13
|
3.45
|
DST-3062
|
M3.0
|
T9
|
|
IDI2122
|
20.60 ~ 22.59
|
11.7
|
14.5
|
3.8
|
DST-3072
|
M3.0
|
T9
|
|
IDI2325
|
22.60 ~ 25.59
|
13.2
|
15
|
4.25
|
DST-3508
|
M3.5
|
T15
|
|
IDI2628
|
25.60 ~ 28.59
|
14.7
|
15
|
4.5
|
DST-3585
|
M3.5
|
T15
|
|
IDI2932
|
28.60 ~ 33.30
|
16.9
|
18
|
5
|
DST-0510
|
M5.0
|
T20
|
|
|
| |
|
|
| |
|
|
| |

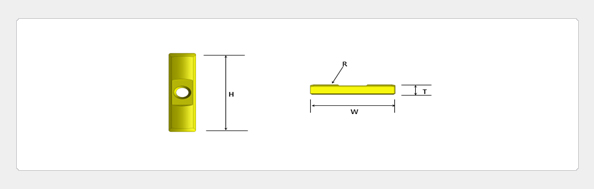

IDP 가이드 패드 규격(IDP Series)
- 우수한 가공 정확도 확보를 위해 6면 연마 정밀 패드 팁 적용
- 우수한 가이드 패드 성능 확보를 위한 고경도 윤활박막을 적용
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
Pad
|
Diameter Range
|
W
|
H
|
T
|
R
|
Screw
|
Wrench
|
|
IDI1516
|
14.00 ~ 16.59
|
5.19
|
20
|
2.5
|
7
|
DST-2252
|
M2.5
|
T7
|
|
IDI1718
|
16.60 ~ 18.59
|
5.99
|
23.2
|
3
|
8
|
DST-2555
|
M2.5
|
T7
|
|
IDI1920
|
18.60 ~ 20.59
|
5.99
|
23.2
|
3
|
9
|
DST-2555
|
M3.0
|
T7
|
|
IDI2122
|
20.60 ~ 22.59
|
5.99
|
23.2
|
3.4
|
10
|
DST-2565
|
M3.0
|
T7
|
|
IDI2325
|
22.60 ~ 25.59
|
5.99
|
23.2
|
3.4
|
11
|
DST-2565
|
M3.5
|
T7
|
|
IDI2628
|
25.60 ~ 28.59
|
5.99
|
23.2
|
3.4
|
12
|
DST-2565
|
M3.5
|
T7
|
|
IDI2932
|
28.60 ~ 33.30
|
7.5
|
26
|
3.8
|
14
|
DST-3072
|
M5.0
|
T9
|
|
|
| |
|
|
| |
|
|
| |

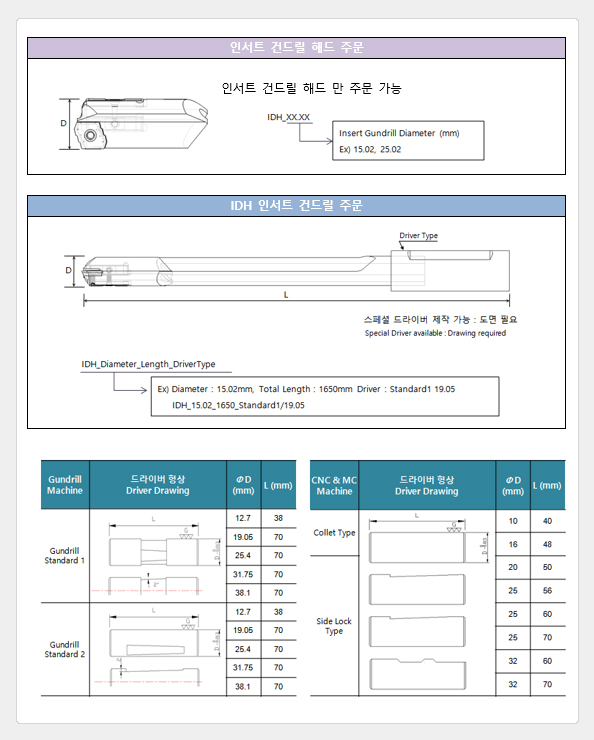

인서트 건드릴 주문 제작 요청
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
