BTA-STS Brazed DRILL (Single Tube System : STS)

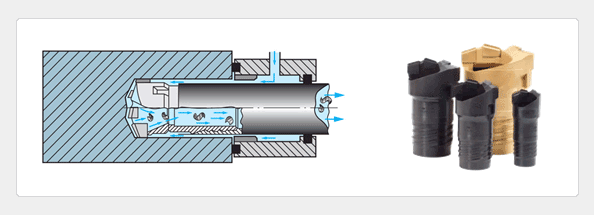

BTA STS Drill은 건드릴과 함께 깊은 홀 가공에 사용되는 공구이며, 가장 많이 사용하는 방식은 STS(Single Tube System) 입니다. 공구 내에 절삭유와 칩을 배출하는 통로인 튜브가 결합되어 가공하는 방식으로 칩 배출성 및 가공성을 향상시켜 건드릴 대비 4배 이상의 속도로 깊은 홀 가공이 가능합니다.
|
|
| |
|
|
| |
|
|
| |
|
|
| |
특징
- 제품 규격 : 17.71mm ~ 65.00mm
- 가공 속도 : 건드릴 대비 4배에서 6배 빠른 속도로 깊은 홀 가공 가능
- 가공 조도 : 튜브 안으로 Chip 이 배출되어 탁월한 표면 조도를 제공함
- 제품 코팅 : TiN, TiCN, TiAlN 등 최적의 코팅 선택 가능
- 제품 재생 : 규격 제품 사용 시 Drill 헤드를 재사용한 Retipping 가능
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|

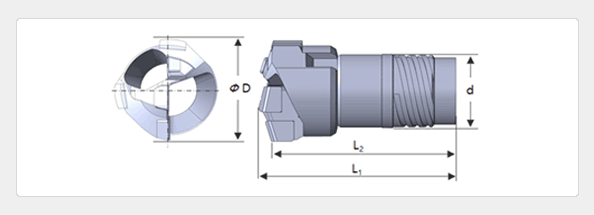

Designation
|
ΦDmin(mm)
|
ΦDmax(mm)
|
L1(mm)
|
L2(mm)
|
d(mm)
|
Drill Tube
Dia.(mm)
|
|
DS-BTA-1771840
|
17.71
|
18.40
|
47.0
|
44.2
|
14.5
|
16.0
|
|
DS-BTA-1841890
|
18.41
|
18.90
|
47.0
|
44.1
|
14.5
|
16.0
|
|
DS-BTA-1891920
|
18.91
|
19.20
|
47.0
|
44.1
|
15.5
|
17.0
|
|
DS-BTA-1921000
|
19.21
|
20.0
|
47.0
|
44.0
|
15.5
|
17.0
|
|
DS-BTA-2001090
|
20.01
|
20.09
|
52.5
|
49.4
|
16.0
|
18.0
|
|
DS-BTA-2091180
|
20.09
|
21.80
|
52.5
|
49.2
|
16.0
|
18.0
|
|
DS-BTA-2181290
|
21.81
|
22.90
|
56.0
|
52.8
|
18.0
|
20.0
|
|
DS-BTA-2291410
|
22.91
|
24.10
|
56.0
|
52.6
|
18.0
|
20.0
|
|
DS-BTA-2411520
|
24.11
|
25.20
|
57.5
|
54.0
|
19.5
|
22.0
|
|
DS-BTA-2521640
|
25.21
|
26.40
|
57.5
|
54.0
|
19.5
|
22.0
|
|
DS-BTA-2641750
|
26.41
|
27.50
|
57.5
|
53.8
|
21.0
|
24.0
|
|
DS-BTA-2751870
|
27.51
|
28.70
|
57.5
|
53.8
|
21.0
|
24.0
|
|
DS-BTA-2871980
|
28.71
|
29.80
|
63.5
|
59.5
|
23.5
|
26.0
|
|
DS-BTA-2981100
|
29.81
|
31.00
|
63.5
|
59.3
|
23.5
|
26.0
|
|
DS-BTA-3101210
|
31.01
|
32.10
|
63.5
|
59.4
|
25.5
|
28.0
|
|
DS-BTA-3211330
|
32.11
|
33.30
|
63.5
|
59.1
|
25.5
|
28.0
|
|
DS-BTA-3331480
|
33.31
|
34.80
|
63.5
|
59.0
|
28.0
|
30.0
|
|
DS-BTA-3481620
|
34.81
|
36.20
|
63.5
|
58.9
|
28.0
|
30.0
|
|
DS-BTA-3621730
|
36.21
|
37.30
|
73.5
|
68.7
|
30.0
|
33.0
|
|
DS-BTA-3731840
|
37.31
|
38.40
|
73.5
|
68.5
|
30.0
|
33.0
|
|
DS-BTA-3841960
|
38.41
|
39.60
|
73.5
|
68.3
|
30.0
|
33.0
|
|
DS-BTA-3961060
|
39.61
|
40.60
|
73.5
|
68.2
|
33.0
|
36.0
|
|
DS-BTA-4061180
|
40.61
|
41.80
|
73.5
|
68.0
|
33.0
|
36.0
|
|
DS-BTA-4181300
|
41.81
|
43.00
|
73.5
|
67.8
|
33.0
|
36.0
|
|
DS-BTA-4301430
|
43.01
|
44.30
|
75.0
|
69.5
|
36.0
|
39.0
|
|
DS-BTA-4431560
|
44.31
|
45.60
|
75.0
|
69.3
|
36.0
|
39.0
|
|
DS-BTA-4561700
|
45.61
|
47.00
|
75.0
|
69.1
|
36.0
|
39.0
|
|
DS-BTA-4701850
|
47.01
|
48.50
|
75.0
|
68.8
|
39.0
|
43.0
|
|
DS-BTA-4851010
|
48.51
|
50.10
|
75.0
|
68.7
|
39.0
|
43.0
|
|
DS-BTA-5011170
|
50.11
|
51.70
|
75.0
|
68.5
|
39.0
|
43.0
|
|
DS-BTA-5171320
|
51.71
|
53.20
|
82.0
|
75.2
|
43.0
|
47.0
|
|
DS-BTA-5321470
|
53.21
|
54.70
|
82.0
|
75.5
|
43.0
|
47.0
|
|
DS-BTA-5471620
|
54.71
|
56.20
|
82.0
|
75.2
|
43.0
|
47.0
|
|
DS-BTA-5621840
|
56.21
|
58.40
|
84.0
|
77.2
|
47.0
|
51.0
|
|
DS-BTA-5841060
|
58.41
|
60.60
|
84.0
|
76.7
|
47.0
|
51.0
|
|
DS-BTA-6061280
|
60.61
|
62.80
|
84.0
|
76.8
|
47.0
|
51.0
|
|
DS-BTA-6281500
|
62.81
|
65.00
|
84.0
|
76.5
|
47.0
|
51.0
|
|
|
| |
|
|
