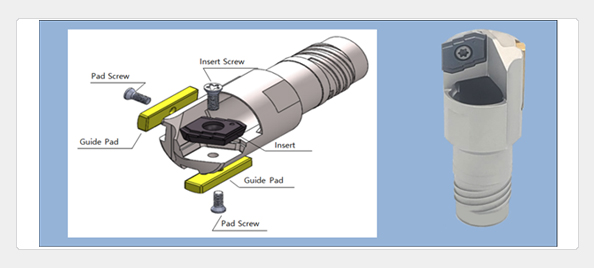

STS INSERT BTA 드릴
- 제품 직경 : Φ16mm ~ 33mm
- 스페셜 사이즈 주문 가능
- Brazed BTA와 다르게 1개의 절삭날 및 1개의 Chip 배출부로 구성됨
- Chip이 4분할되어 1개의 Chip 배출부로 원활하게 배출됨
- 1개의 Chip 배출부로 구성되어 기존 인서트 BTA 대비 바디 내구성 강화
- 연마급 인서트 및 가이드 패드 사용으로 - 0.03 ~ + 0.01mm 홀 가공 공차 확보
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
인서트 BTA
직경
Insert BTA
Diameter(mm)
|
인서트 Insert
|
가이드 패드 Guide pad
|
|
인서트 Insert
|
Insert Screw
|
Wrench
|
패드 Pad
|
Pad Screw
|
Wrench
|
|
16
|
IDI1516
|
DST-2505S
(M2.5)
|
T8
|
IDP1516
|
DST-2252
(M2.2)
|
T7
|
|
17
|
IDI1718
|
DST-2555S
(M2.5)
|
T8
|
IDP1718
|
DST-2555
(M2.5)
|
T7
|
|
18
|
|
19
|
IDI1920
|
DST-3062
(M3.0)
|
T9
|
IDP1920
|
DST-2555
(M2.5)
|
T7
|
|
20
|
|
21
|
IDI2122
|
DST-3072
(M3.0)
|
T9
|
IDP2122
|
DST-2565
(M2.5)
|
T7
|
|
22
|
|
23
|
IDI2325
|
DST-3508
(M3.5)
|
T15
|
IDP2325
|
DST-2565
(M2.5)
|
T7
|
|
24
|
|
25
|
|
26
|
IDI2628
|
DST-3585
(M3.5)
|
T15
|
IDP2628
|
DST-2565
(M2.5)
|
T7
|
|
27
|
|
28
|
|
29
|
IDI2932
|
DST-0510
(M5.0)
|
T20
|
IDP2932
|
DST-3072
(M3.0)
|
T9
|
|
30
|
|
31
|
|
32
|
|
33
|
|
|
| |
|
|
| |
|
|
| |

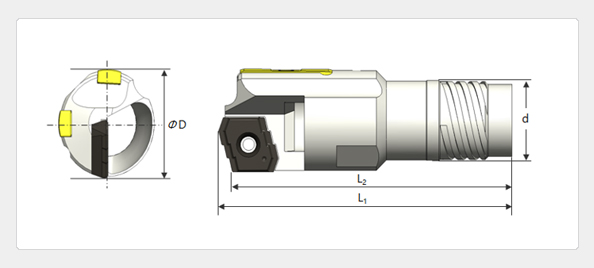

STS INSERT BTA 바디 상세 규격
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
Diameter ΦD
Range(mm)
|
Main Diameter
ΦD(mm)
|
L1(mm)
|
L2(mm)
|
d(mm)
|
Drill Tube
|
|
15.60~16.59
|
16
|
63.0
|
60.4
|
12.6
|
14
|
|
16.60~17.70
|
17
|
66.3
|
63.3
|
13.6
|
15
|
|
17.71~18.59
|
18
|
67.3
|
64.3
|
14.5
|
16
|
|
18.60~20.59
|
19
|
67.3
|
64.2
|
15.5
|
17
|
|
20
|
67.3
|
64.2
|
15.5
|
|
20.60~21.80
|
21
|
70.4
|
67.0
|
16
|
18
|
|
21.81~22.59
|
22
|
73.8
|
70.4
|
18
|
20
|
|
22.60~24.10
|
23
|
74.1
|
70.5
|
18
|
|
24
|
74.1
|
70.5
|
18
|
|
24.11~25.59
|
25
|
74.1
|
70.5
|
19.5
|
22
|
|
25.60~26.40
|
26
|
74.2
|
70.3
|
19.5
|
|
26.41~28.59
|
27
|
74.2
|
70.3
|
21
|
24
|
|
28
|
74.2
|
70.3
|
21
|
|
28.60~31.00
|
29
|
81.5
|
77.4
|
23.5
|
26
|
|
30
|
81.5
|
77.4
|
23.5
|
|
31
|
81.5
|
77.4
|
23.5
|
|
31.01~33.30
|
32
|
81.5
|
77.4
|
25.5
|
28
|
|
33
|
81.5
|
77.4
|
25.5
|
|
|
| |
|
|
| |
|
|
| |

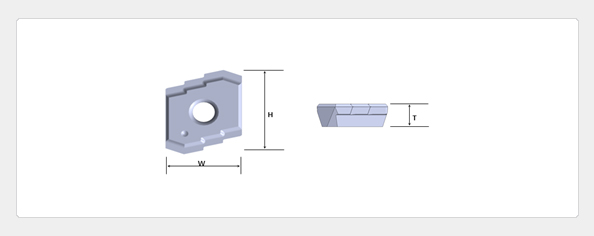

IDI 인서트 팁 규격(IDI Series)
- 우수한 가공 정확도 확보를 위해 5면 연마 정밀 인서트 팁 적용
- 우수한 딥홀 가공 성능 확보를 위해 초미립 소재 및 복합막 TiAlN PVD 코팅 적용
- 일반강, 주철, 난삭재 및 스테인레스강(STS) 등 다양한 소재 적용 가능
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
Insert
|
Diameter
Range(mm)
|
W
|
H
|
T
|
Screw
|
Wrench
|
|
IDI1516
|
14.00 ~ 16.59
|
8.6
|
10.5
|
2.75
|
DST-2505S
|
M2.5
|
T8
|
|
IDI1718
|
16.60 ~ 18.59
|
9.6
|
11.5
|
3.25
|
DST-2555S
|
M2.5
|
T8
|
|
IDI1920
|
18.60 ~ 20.59
|
10.6
|
13
|
3.45
|
DST-3062
|
M3.0
|
T9
|
|
IDI2122
|
20.60 ~ 22.59
|
11.7
|
14.5
|
3.8
|
DST-3072
|
M3.0
|
T9
|
|
IDI2325
|
22.60 ~ 25.59
|
13.2
|
15
|
4.25
|
DST-3508
|
M3.5
|
T15
|
|
IDI2628
|
25.60 ~ 28.59
|
14.7
|
15
|
4.5
|
DST-3585
|
M3.5
|
T15
|
|
IDI2932
|
28.60 ~ 33.30
|
16.9
|
18
|
5
|
DST-0510
|
M5.0
|
T20
|
|
|
| |
|
|
| |
|
|
| |

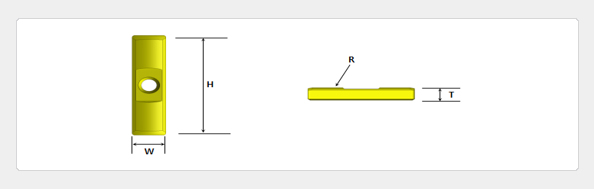

IDP 가이드 패드 규격(IDP Series)
- 우수한 가공 정확도 확보를 위해 6면 연마 정밀 패드 팁 적용
- 우수한 가이드 패드 성능 확보를 위한 고경도 윤활박막을 적용
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
Pad
|
Diameter Range
|
W
|
H
|
T
|
R
|
Screw
|
Wrench
|
|
IDI1516
|
14.00 ~ 16.59
|
5.19
|
20
|
2.5
|
7
|
DST-2252
|
M2.5
|
T7
|
|
IDI1718
|
16.60 ~ 18.59
|
5.99
|
23.2
|
3
|
8
|
DST-2555
|
M2.5
|
T7
|
|
IDI1920
|
18.60 ~ 20.59
|
5.99
|
23.2
|
3
|
9
|
DST-2555
|
M3.0
|
T7
|
|
IDI2122
|
20.60 ~ 22.59
|
5.99
|
23.2
|
3.4
|
10
|
DST-2565
|
M3.0
|
T7
|
|
IDI2325
|
22.60 ~ 25.59
|
5.99
|
23.2
|
3.4
|
11
|
DST-2565
|
M3.5
|
T7
|
|
IDI2628
|
25.60 ~ 28.59
|
5.99
|
23.2
|
3.4
|
12
|
DST-2565
|
M3.5
|
T7
|
|
IDI2932
|
28.60 ~ 33.30
|
7.5
|
26
|
3.8
|
14
|
DST-3072
|
M5.0
|
T9
|
|
|
| |
|
|
| |
|
|
